用途及特点:
2BE3系列水环真空泵及压缩机,是我公司结合进口产品先进技术,研制开发的产品。该产品不仅高效节能,而且非常适用于长期、连续运行。在粗真空下运行,液环泵的工作条件往往极为苛刻。2BE3系列产品在设计时就已充分考虑到它必须能抽除各种各样的气体。其在造纸、煤矿、电厂、真空过滤、化工、石化、食品加工等行业得到了广泛的应用。
2BE3可与多种驱动装置配套使用,如皮带传动、减速箱、同步电机、变频调速器等。另外,为了节省空间,还可采用由一台电机驱动的串联运行方式,而且最多可将四台泵同时串联运行。当配以中间隔板后,2BE3的左右两部分可以各自在不同的真空度下运行。只要这两部分的吸入压差小于80kPa,一台2BE3真空泵就完全可以当作两台独立的真空泵来使用,这一特点进一步提高了2BE3真空泵的操作灵活性。
我公司生产的“伯仲牌”2BE3系列水环式真空泵及压缩机在结构上主要特点如下:
泵盖两侧开有很大的检查口,可以通过它们检查间隙、腐蚀状况,积垢情况。
2BE3真空泵在制造时同时预留了顶端和侧面的吸排气法兰,且具有相同的口径,现场安装更为灵活、方便。
轴承全部采用原装进口轴承,保证了2BE3真空泵的叶轮精确定位及运转过程中的高稳定性。
叶轮材质全部采用球墨铸铁铸造或钢板、不锈钢板焊接,充分保证了2BE3真空泵叶轮在各种恶劣工况下的稳定性,且大大提高了2BE3真空泵的使用寿命。
泵体全部采用钢板或不锈钢板制作,提高了2BE3真空泵的使用寿命。
2BE3真空泵的轴套作为最易损坏的零件,本公司全部采用不锈钢制作,比普通材质寿命提高了5倍。
皮带轮(皮带传动)采用标准高精度锥套皮带轮,运行可靠,皮带寿命长,拆卸方便。
独特的上置式气水分离器节约空间,并有效降低了噪声。
铸件全部采用树脂砂铸造,表面质量好。铸件表面无需打腻,使2BE3真空泵散热效果最佳。
机械密封(选配件)全部采用进口件,充分保证2BE3系列真空泵在长时间运行过程中无泄漏。
2BE3水环真空泵性能表
型号
|
转速
(传动方式) r/min |
最大轴功率
kW |
电机功率
kW |
最大抽气速率
|
极限真空度
(绝对压力) mbar |
泵头重量
(含上置分离器) kg |
|
m3/h
|
m3/min
|
||||||
340(皮带/减速机)
390(皮带/减速机) 440(皮带/减速机) 490(皮带/减速机) 530(皮带/减速机) 570(皮带/减速机) 610(皮带/减速机) |
82
95 115 134 148 167 189 |
110
110 132 160 185 200 220 |
4850
5650 6250 6900 7470 8000 8600 |
80.8
94.2 104.2 115.0 124.5 133.3 143.3 |
160
|
3275
|
|
340(皮带/减速机)
390(皮带/减速机) 440(皮带/减速机) 490(皮带/减速机) 530(皮带/减速机) 570(皮带/减速机) 610(皮带/减速机) |
108
132 157 180 204 229 260 |
132
160 185 200 220 250 315 |
6650
7650 8550 9400 10150 10700 11600 |
110.8
127.5 142.5 156.6 169.2 178.3 193.3 |
160
|
3720
|
|
260(减速机)
300(减速机) 340(减速机) 380(减速机) 420(减速机) 470(减速机) |
142
171 203 238 277 338 |
160
200 250 280 315 400 |
8700
10150 11400 12700 13800 15500 |
145.0
169.2 190.0 211.7 230.0 258.3 |
160
|
6110
|
|
260(减速机)
300(减速机) 340(减速机) 380(减速机) 420(减速机) 470(减速机) |
172
210 245 288 337 412 |
200
250 280 315 400 500 |
10700
12300 14000 15400 16800 18700 |
178.3
205.0 233.3 256.7 280.0 311.7 |
160
|
6740
|
|
230(减速机)
260(减速机) 290(减速机) 320(减速机) 350(减速机) 400(减速机) |
205
243 285 322 365 465 |
250
280 315 355 450 560 |
12700
14400 16000 17500 19000 21600 |
211.7
240.0 266.7 291.7 316.7 360.0 |
160
|
9100
|
|
230(减速机)
260(减速机) 290(减速机) 320(减速机) 350(减速机) 400(减速机) |
250
300 340 390 450 570 |
280
355 400 450 500 630 |
15600
17700 19500 21300 23200 26200 |
260.0
295.0 325.0 355.0 386.7 436.7 |
160
|
10700
|
|
210(减速机)
240(减速机) 270(减速机) 300(减速机) 320(减速机) 330(减速机) 370(减速机) |
280
350 415 465 523 545 670 |
315
400 450 560 630 630 800 |
18300
20400 23160 25500 27000 27720 30960 |
305
340 386 425 450 462 516 |
160
|
12700
|
|
190(减速机)
210(减速机) 240(减速机) 270(减速机) 300(减速机) 340(减速机) |
345
395 475 550 642 795 |
400
450 560 630 710 900 |
21900
24300 27480 30540 33780 38100 |
365
405 458 509 563 635 |
160
|
15700
|
2、以上真空泵转速为参考转速,实际转速根据传动方式及客户要求确定。
3、2BE3 400/420皮带传动可选择转速:327/349/393/446/475/498/527rpm。
4、2BE3 500以上真空泵不推荐皮带传动。
5、减速机传动安装尺寸需确定转速、减速机生产厂家后确定。

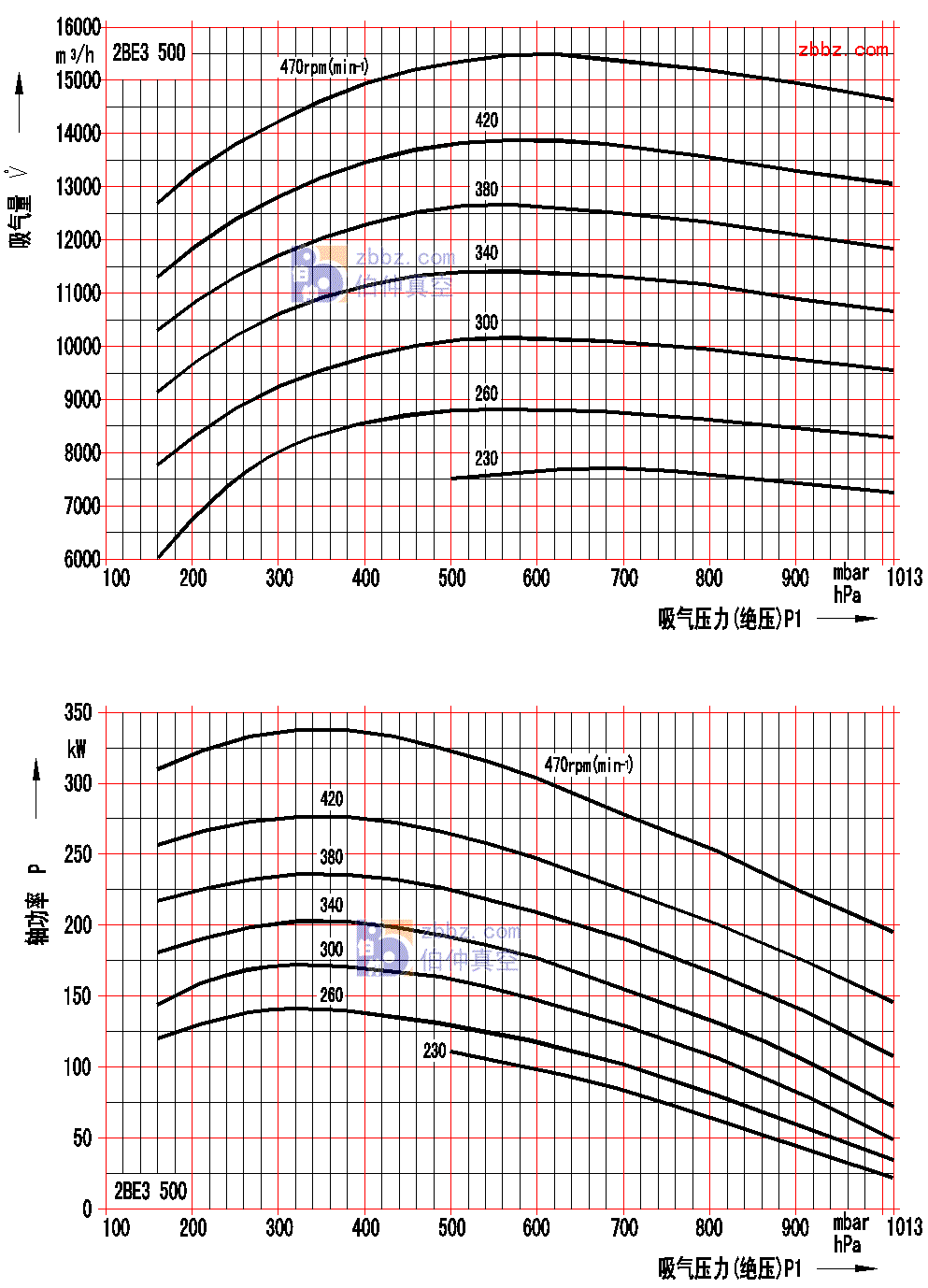

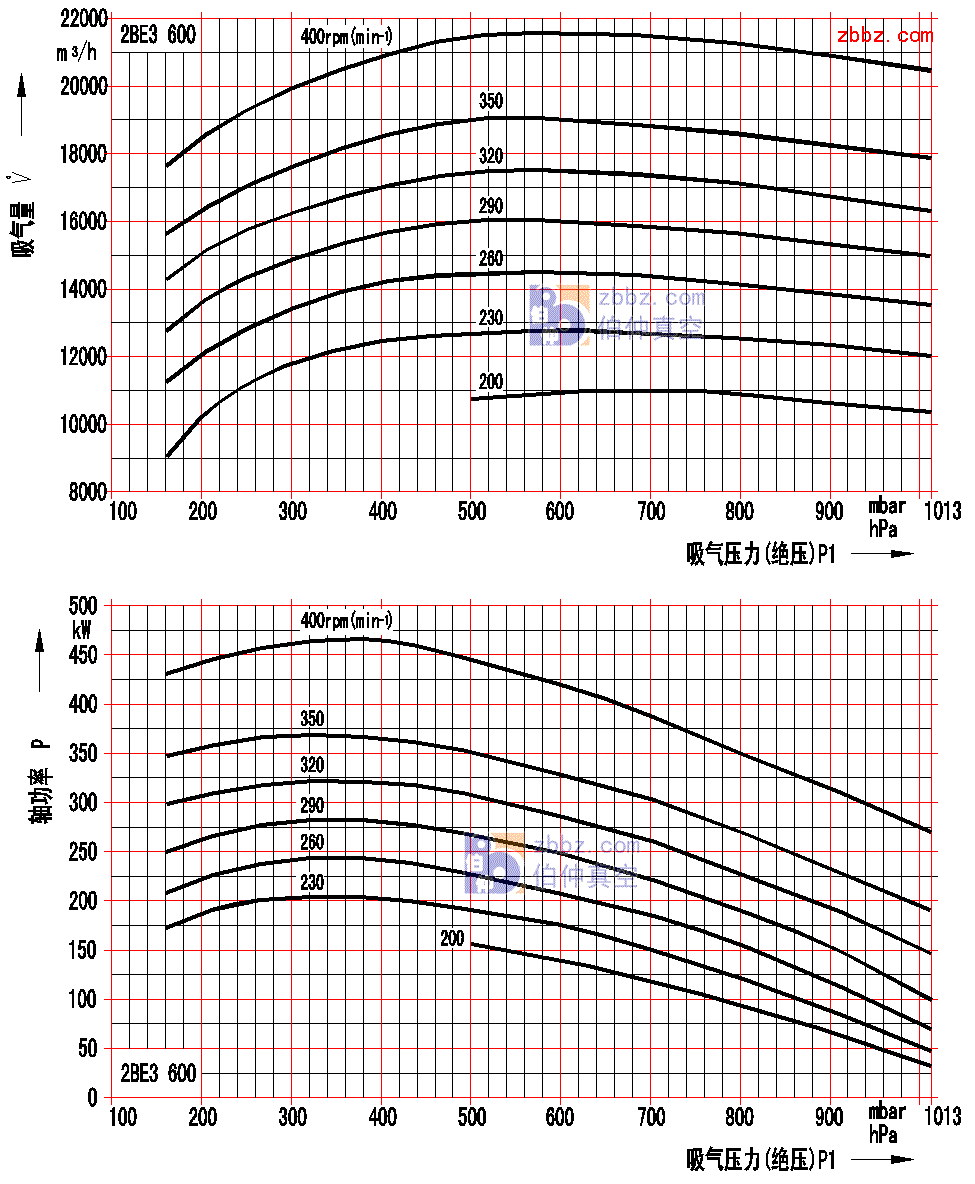

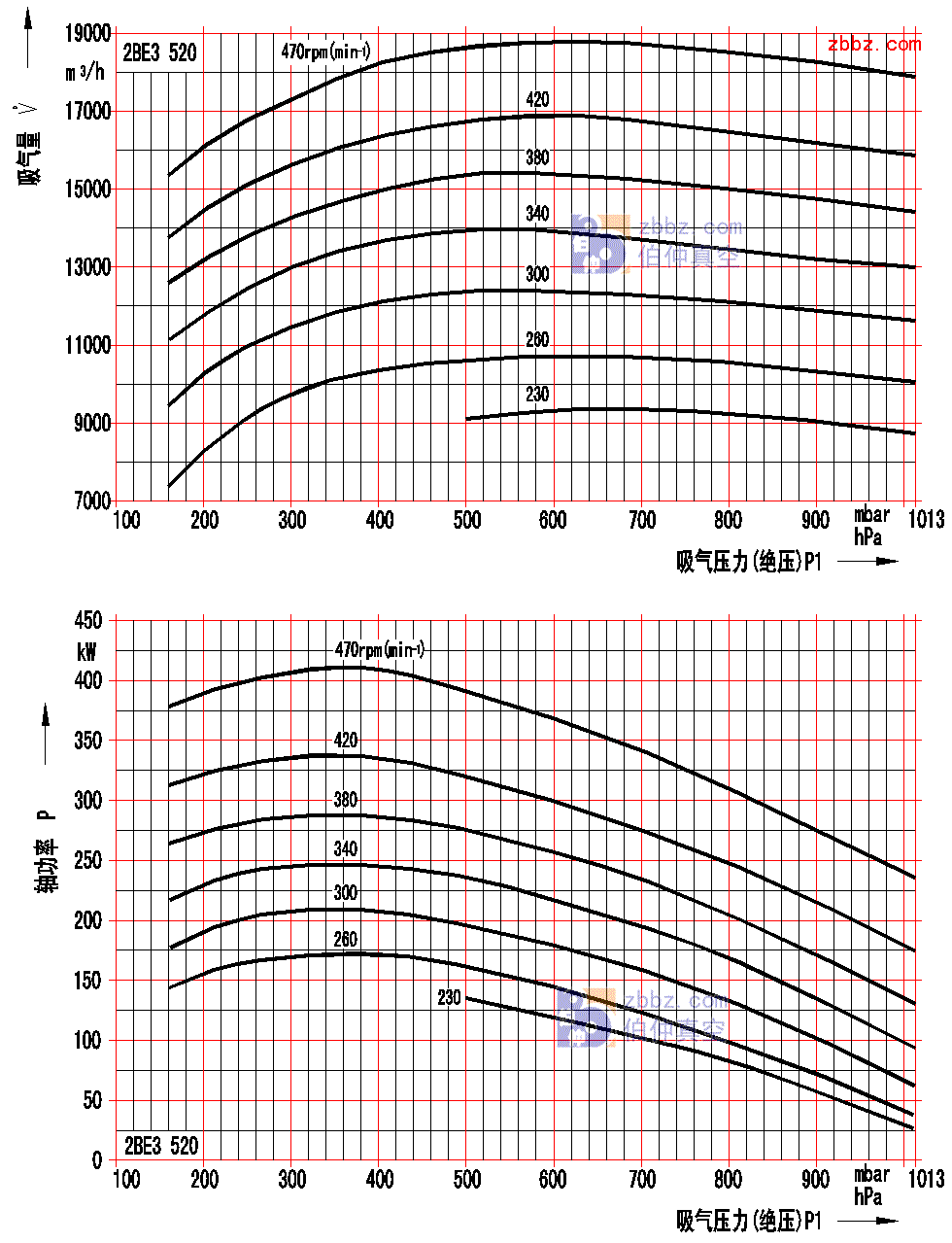

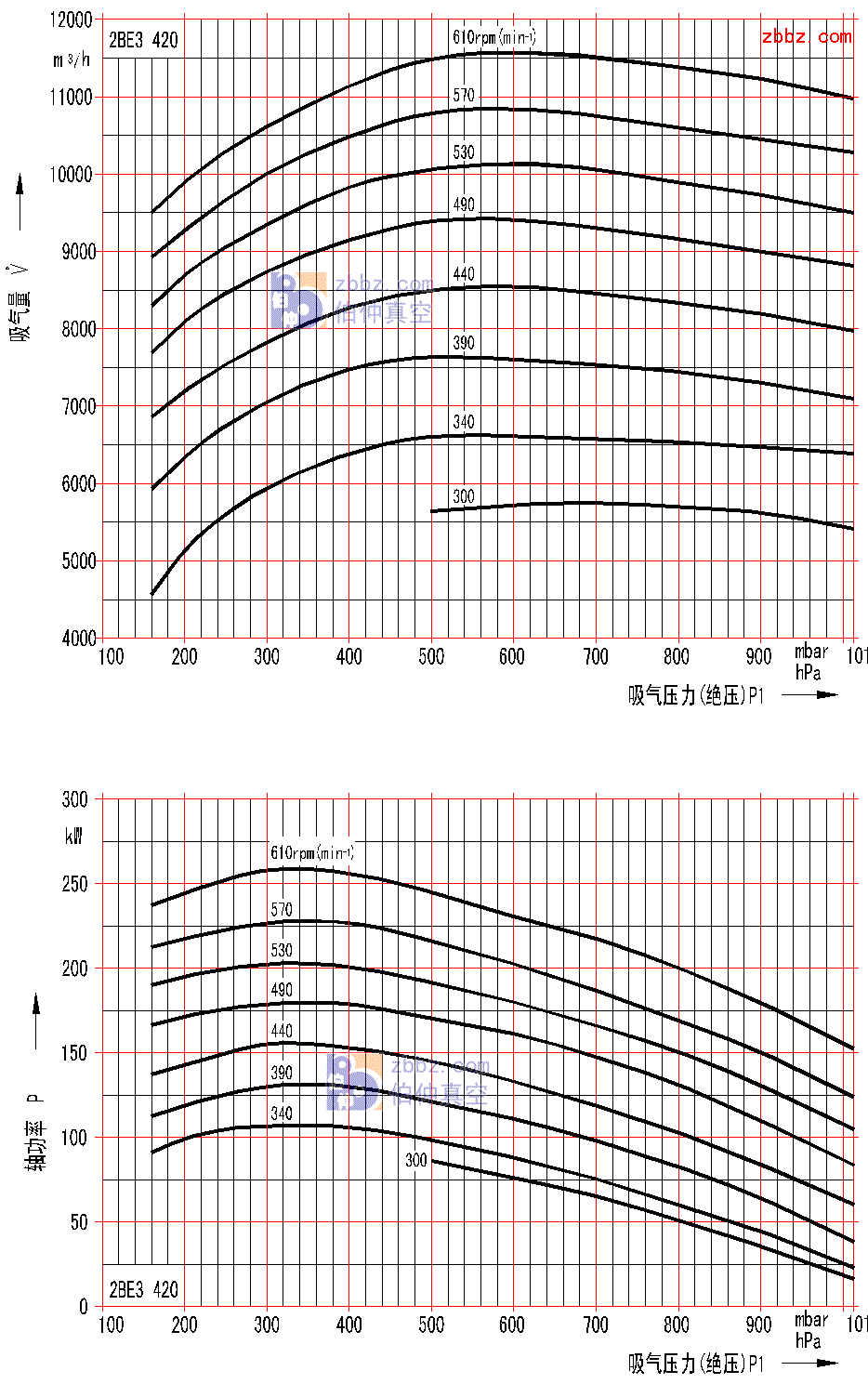

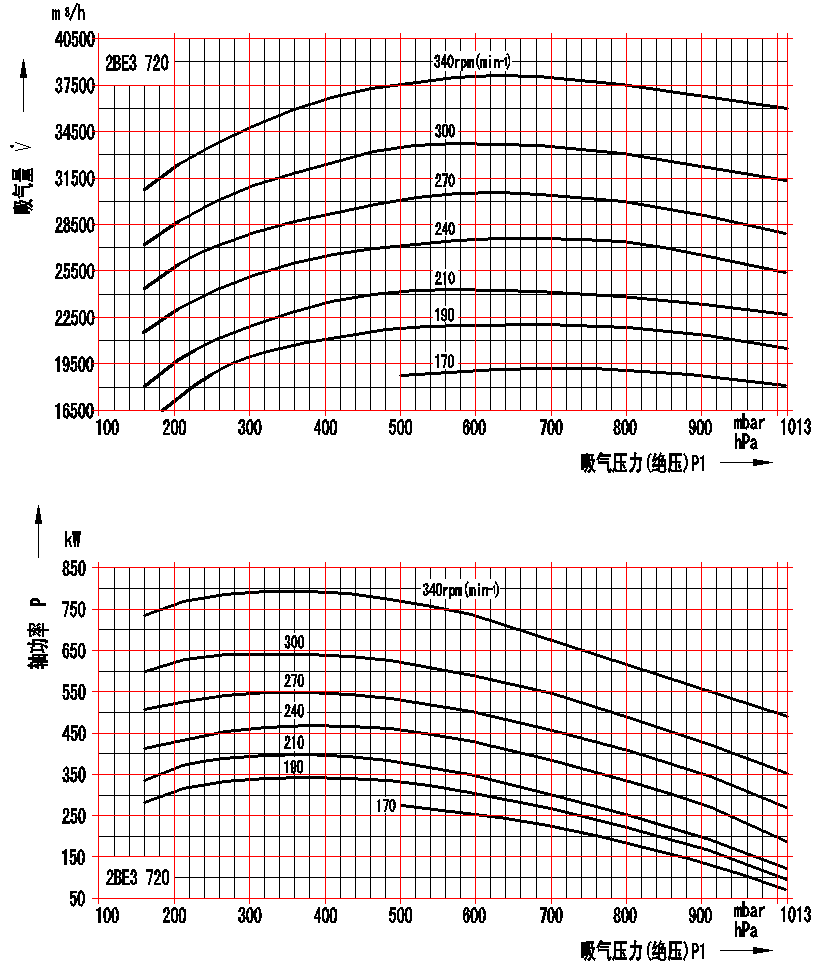

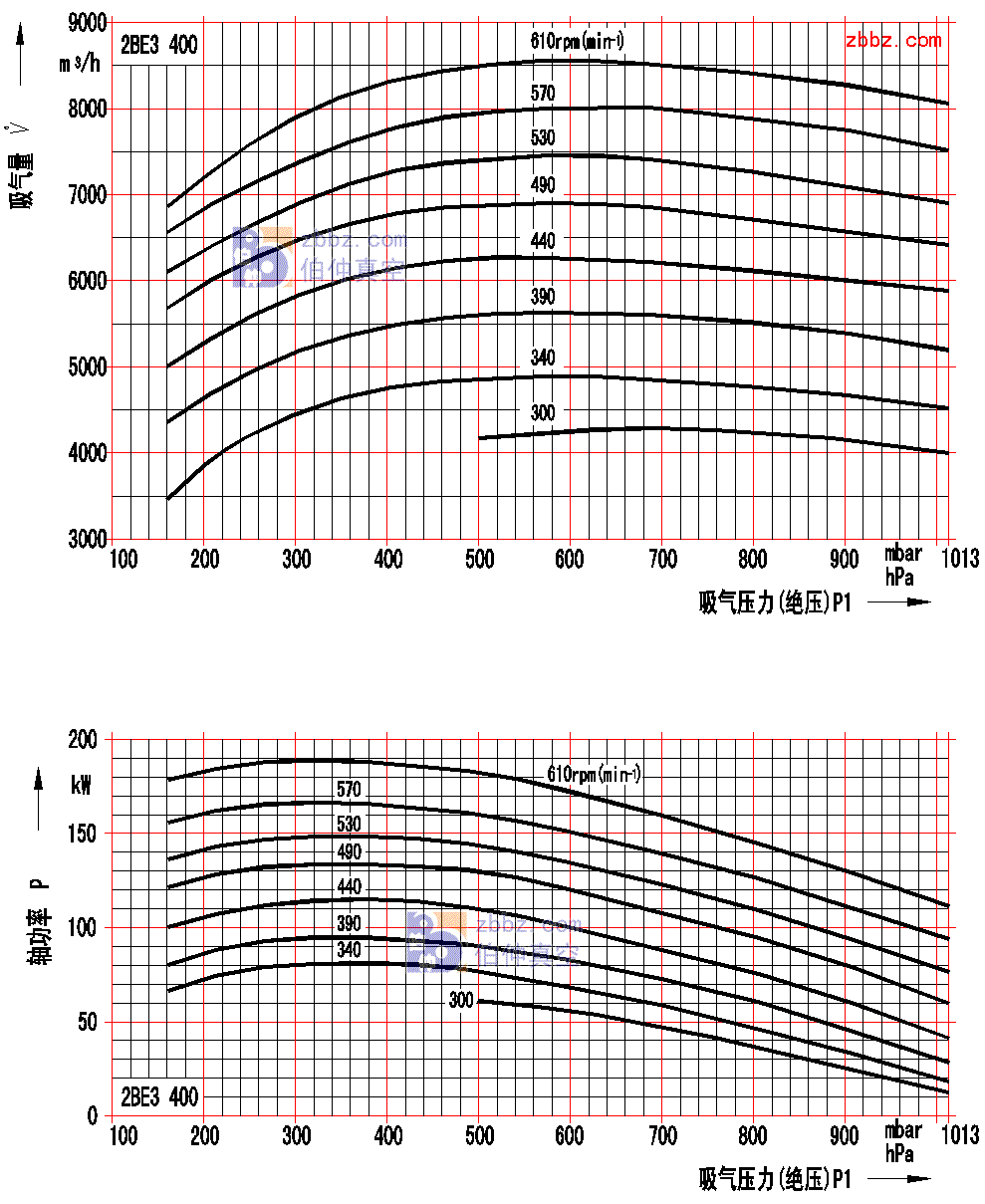

6、上表所列抽气速率为该泵的最大抽气速率,实际抽气速率随吸入压力而变化,请参照“性能曲线”选型。
2BE3系列泵头安装尺寸
2BE3 400/420皮带传动安装尺寸
2BE3系列水环式真空泵耗水量(m3/h) 偏差±20%
型号\吸入压力(mbar)
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
550
|
600
|
650
|
700
|
750
|
800
|
2BE3 400
|
9.5
|
9.9
|
9.9
|
9.5
|
9.0
|
8.7
|
7.9
|
7.5
|
6.6
|
6.0
|
5.3
|
4.7
|
4.2
|
2BE3 420
|
13.0
|
13.5
|
13.5
|
12.9
|
12.3
|
11.5
|
10.7
|
9.7
|
9.0
|
8.1
|
7.3
|
6.4
|
5.8
|
2BE3 500
|
17.6
|
18.3
|
18.3
|
17.2
|
16.6
|
15.4
|
14.4
|
13.2
|
12.1
|
11.0
|
9.9
|
8.9
|
7.8
|
2BE3 520
|
21.5
|
22.2
|
22.2
|
21.2
|
20.2
|
18.9
|
17.6
|
16.1
|
14.8
|
13.4
|
12.0
|
10.7
|
9.5
|
2BE3 600
|
24.6
|
25.4
|
25.4
|
24.2
|
23.0
|
21.5
|
20.1
|
18.4
|
16.9
|
15.3
|
13.7
|
12.2
|
10.9
|
2BE3 620
|
30.0
|
30.9
|
30.9
|
29.3
|
28.0
|
26.1
|
24.4
|
22.3
|
20.5
|
18.6
|
16.7
|
14.9
|
13.2
|
2BE3 670
|
34.6
|
35.5
|
36.4
|
34.6
|
33.0
|
30.7
|
28.7
|
26.3
|
24.1
|
21.8
|
19.7
|
17.6
|
15.5
|
2BE3 720
|
41.3
|
42.2
|
43.5
|
41.4
|
39.4
|
36.7
|
34.3
|
31.5
|
28.8
|
26.2
|
23.7
|
21.1
|
18.6
|
